Пробоотборное автоматическое устройство ПАУ 4
Назначение: отбор проб на фильтры АФА четыре раза в сутки в автоматическом режиме без присутствия оператора.
В состав «Устройства ПАУ 4» входят:
- блок отбора ПАУ 4 с электронным управлением и четырьмя фильтродержателями для сменных фильтров АФА,
- одноканальный аспиратор АВА 1, адаптированный для работы с блоком отбора.

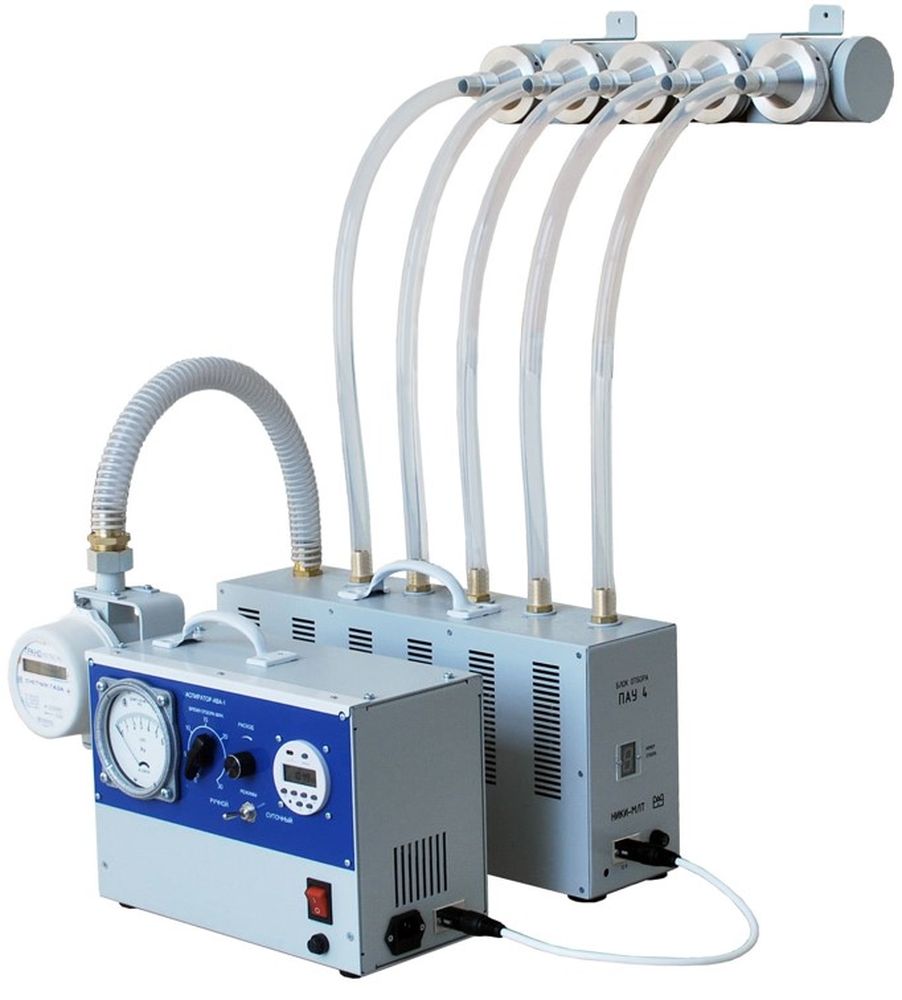

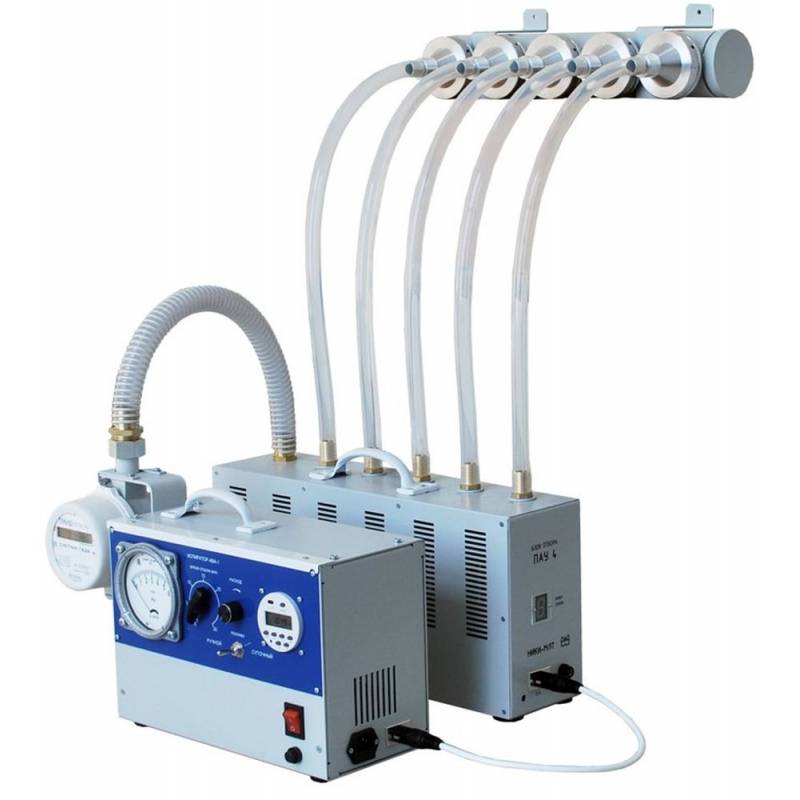

Внешний вид «Пробоотборного автоматического устройства ПАУ 4» представлен на рис.1
Рис.1
Технические характеристики
- Отбор проб: на фильтры АФА
- Количество каналов: 1 шт.
- Производительность: 85-175 дм3/мин
- Расход по каналам: 1 канал 85-175 дм3/мин
- Время отбора пробы: 5-30мин +недельный таймер с перенастраиваемой автоматической программой
- Погрешность измерения: 5 %
- Питание: от сети 220В
В качестве побудителя расхода используется бесколлекторный нагнетатель! На сегодняшний день не было ни одного отказа двигателя (за 2 года).
Блок отбора состоит из ресивера, к которому подсоединены 5 фильтродержателей для сменных фильтров АФА ВП-20 (ХП-20,ХА-20), второго ресивера с выходом к аспиратору и 5-ти электронных клапанов, регулирующих поступление воздуха поочерёдно на фильтры АФА.

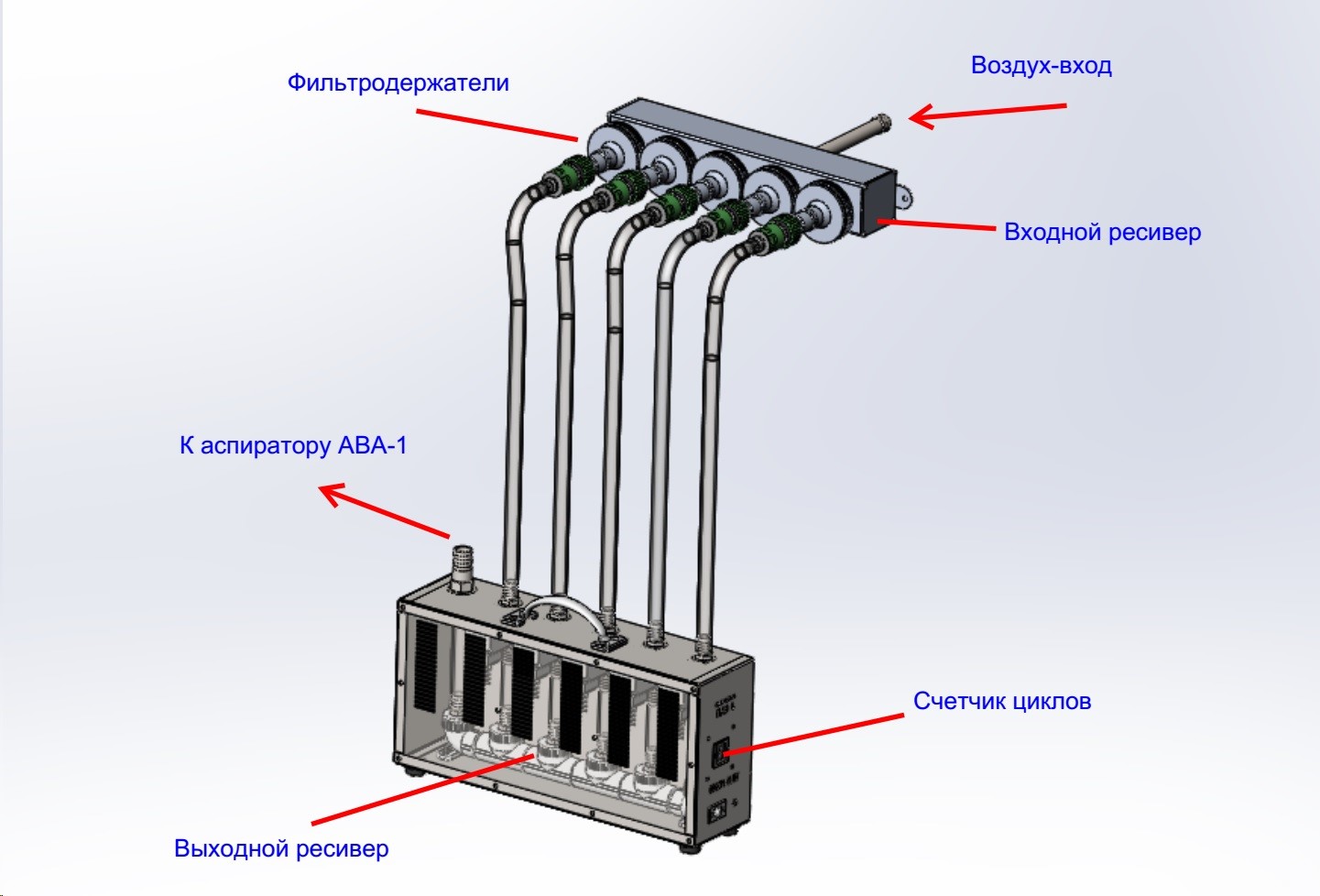

Внешний вид блока отбора представлен на рис.2
Рис 2
Устройство включается автоматически 4 раза в сутки по заранее заданной программе. Можно задать программу на неделю с повторяющимся циклом. Отбор проводится по каналу аспиратора АВА 1-150-02СП, к которому при каждом включении аспиратора автоматически подсоединяется новый фильтр. Предусмотрен отбор на 5 фильтров (4 фильтра для отбора по заданной суточной программе, 5-й - для анализа проб воздуха на содержание тяжёлых металлов).
Объём отобранной суточной пробы фиксируется счётчиком. Время начала отбора и продолжительность отбора контролируются перестраиваемой автоматической программой с повторяющимся суточным циклом.
Замена фильтров происходит один раз в сутки в часы, удобные оператору.
Условия эксплуатации:
- температура от -10 до + 400С,
- относительная влажность до 90% при температуре 250С,
- атмосферное давление от 84,0 до 106,7 кПа (от 630 до 800мм рт.ст).
Габаритные размеры, не более:
- 460 х 180 х 350 мм;аспиратор
- блок фильтродержателей, состоящий из:
- блока управления 480 х 125 х 290 мм
- устройства установки фильтродержателей 440 х 142 х 360 мм.
Масса, не более:
- аспиратор 7 кг;
- блок фильтродержателей 13 кг;
- полный комплект поставки 20 кг.
- Аспиратор АВА 1;
- Блок отбора с фильтродержателями;
- Шнур питания 220В;
- Кабель соединительный 12В;
- Силиконовые трубки с соединительными клапанами;
- Шланг ПВХ армированный;
- Паспорт на устройство ПАУ 4;
- Паспорт на аспиратор,
- Паспорт на счетчик воздуха,
- Методика поверки.
