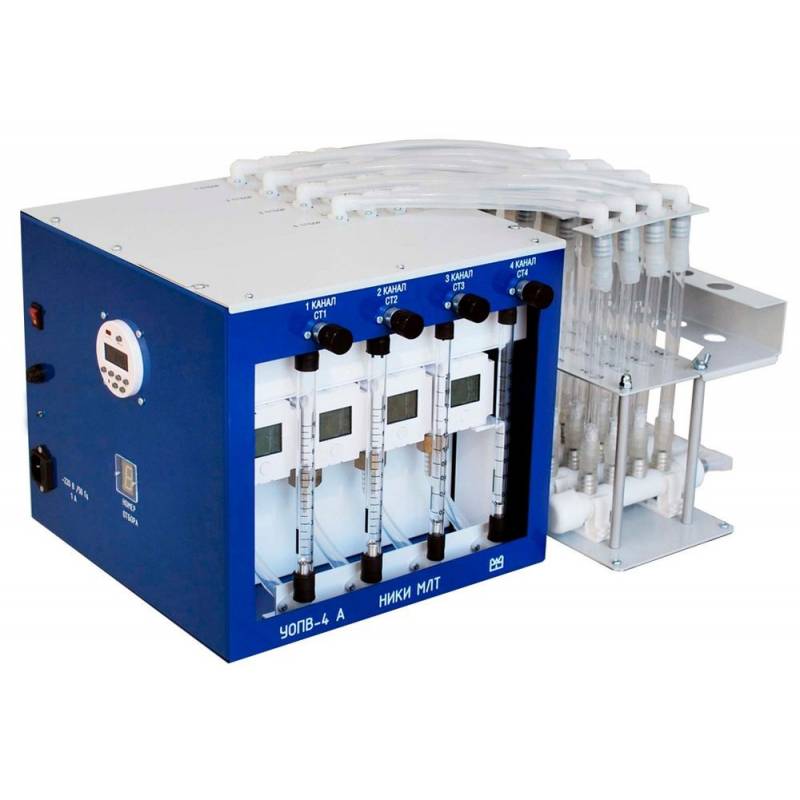

Устройство отбора проб воздуха УОПВ 4А

Назначение  – мониторинг загрязнения атмосферного воздуха на сети наблюдений Росгидромета в автоматическом режиме!

Возможности

• До 16 проб в сутки в автоматическом режиме без присутствия оператора*.
• Отбор на сорбционные трубки СТ и химические поглотители**.
• Трубки заранее крепятся в съёмном штативе устройства, что облегчает работу оператора на месте отбора.
• Установка 16 различных программ работы на конкретный день и на неделю.
• 4 независимых канала отбора.
• В каждом канале объём прокачанного воздуха измеряется газовым счётчиком.
• Газовый счётчик является встроенным средством измерения, он включён в Госреестр и подлежит периодической поверке не чаще, чем один раз в 10 лет.
• В качестве побудителя расхода используется бесколлекторный нагнетатель! На сегодняшний день не было ни одного отказа двигателя (за 2 года).

* При каждом отборе к каналу автоматически подключается следующая сорбционная трубка, предназначенная для отбора того же вещества, что и предыдущая. Таким образом, через каждый канал 4 раза в сутки отбирается проба на одно и то же вещество, каждая проба - на следующую сорбционную трубку. Газовый счётчик в канале фиксирует суммарный объём четырёх отобранных на данное вещество проб.

**Устройство состоит из основного блока и присоединяемого к нему штатива

ШТ-16СТ рассчитанного на 16 сорбционных трубок. К штативу  ШТ-16СТ можно

прикрепить дополнительный держатель на 4 жидкостных химических

поглотителя. Таким образом при каждом включении прибора можно проводить отбор либо на 4 трубки СТ, либо на 3 трубки СТ и один химический поглотитель.


Параметры устройства

• 4 независимых канала: 2 канала 0,5-2 дм3/мин; 2 канала 1-10 дм3/мин;
• Суммарный расход воздуха, до 24 дм3/мин;
• Габариты основного блока, 330х350х315 мм;
• Габариты штатива ШТ-16СТ, 360х210х320 мм;
• Вес основного блока, 10,5 кг;
• Вес штатива, 2,0 кг;
• Вес полного комплекта поставки, 14 кг;
• Питание от сети 220 В, 50 Гц
• Погрешность измерения: +/-5 %

Поставка по дополнительному заказу: второй дополнительный штатив «ШТ-16СТ», штатив «ШТ-4NO» (для отбора проб на NO), сорбционные трубки СТ, химические поглотители.

ШТАТИВ «ШТ-4NO» для отбора проб на оксид азота.

По  дополнительному заказу УОПВ 4А комплектуется дополнительным штативом  ШТ- 4NО, предназначенным для отбора 4 проб на оксид азота NO. Последовательное присоединение двух штативов позволяет отбирать по одному из каналов за один отбор одновременно пробы на диоксид азота NO2 (в штативе ШТ-16СТ) и на оксид азота NO (в штативе ШТ-4NО). Таким образом, за 4 включения в течение суток аспиратором будет отобрано 20 проб.
